• Entre les montants en bois sur des parois intérieures et extérieures
• Isolation entre chevrons
• Isolation de plafonds
• Cloisons de séparation/ construction à sec
• selon la norme DIN 4108-10 : DZ, DI-dk, WH, WI, WTR

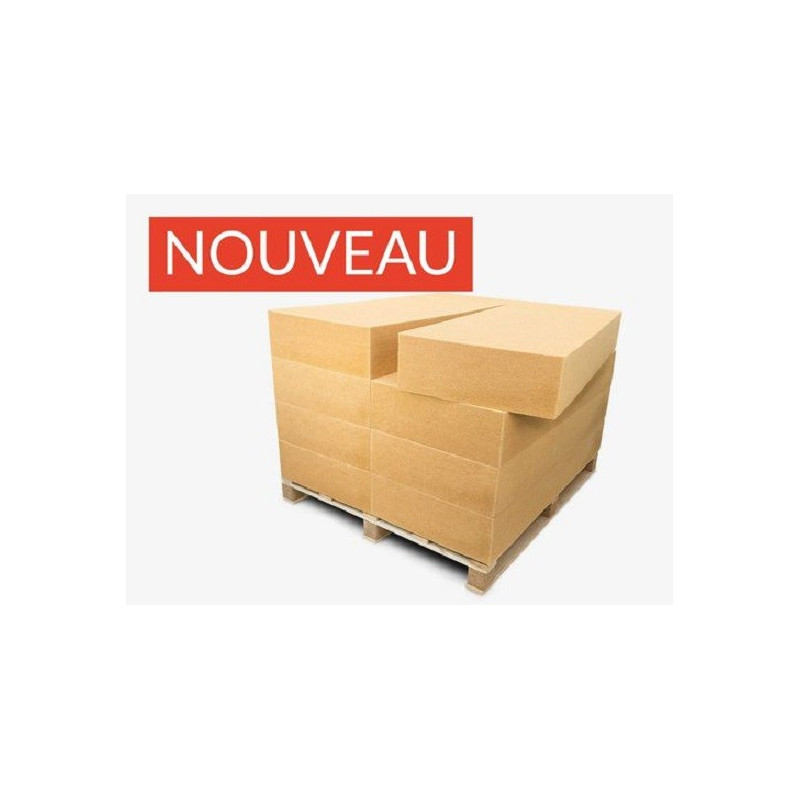

NOMBRE de PLAQUES par PAQUET :

• en 40 mm : 8 plaques / 6,21 m²
• en 50 mm : 9 plaques / 6,98 m²
• en 60 mm : 8 plaques / 6,21m²
• en 80 mm : 6 plaques / 4,65 m²
• en 100 mm : 4 plaques / 3,10 m²
• en 120 mm : 4 plaques / 3,10 m²
• en 140 mm : 4 plaques / 3,10 m²
• en 145 mm : 4 plaques / 3,10 m²
• en 160 mm : 3 plaques / 2,33 m²
• en 180 mm : 3 plaques / 2,33 m²
• en 200 mm : 2 plaques / 1,55 m²
• en 220 mm : 2 plaques / 1,55 m²
• en 240 mm : 2 plaques / 1,55 m²

Performances :

Conductivité thermique : 0,038 W/(mK)

• Ep. 40 mm : R = 1,10 m².K/W
• Ep. 50 mm : R = 1,35 m².K/W
• Ep. 60 mm : R = 1,65 m².K/W
• Ep. 80 mm : R = 2,20 m².K/W
• Ep. 100 mm : R = 2,75 m².K/W
• Ep. 120 mm : R = 3,30 m².K/W
• Ep. 140 mm : R = 3,88 m².K/W
• Ep. 145 mm : R = 4,00 m².K/W
• Ep. 160 mm : R = 4,40 m².K/W
• Ep. 180 mm : R = 5,00 m².K/W
• Ep. 200 mm : R = 5,55 m².K/W
• Ep. 220 mm : R =6,10 m².K/W
• Ep. 240 mm : R = 6,65 m².K/W

Masse volumique : 50 kg/m3
Capacité thermique massique : 2100 J/(kgK)
Euroclasse E

Veuillez tenir compte des remarques suivantes:

Conseils pour la pose:

… généralités

• Stocker et mettre en œuvre les panneaux dans un endroit sec
• Protéger de l’humidité
• Ne pas empiler les palettes
• Effectuer la découpe avec une scie égoïne électrique, une scie à ruban ou un couteau GUTEX Thermoflex
• Aspiration de la poussière conformément aux instructions de la caisse de prévoyance contre les accidents du travail, respecter les dispositions du label TR GS 553
• Perçage avec des forets métalliques ou à pierre à pleine vitesse
• Perçage de trous pour boîtes d’encastrement ou passagestubulaires possible avec des scies cloches
• GUTEX Thermoflex peut être soumis à une température de jusqu’à 100°C également pendant une période prolongée. Dans tous les cas, il faut empêcher une sollicitation due à une flamme ouverte. De plus, dans le cas de sources de chaleur locales telles que des lampes encastrées, nous recommandons d’enfermer celles-ci dans des boîtes appropriées.

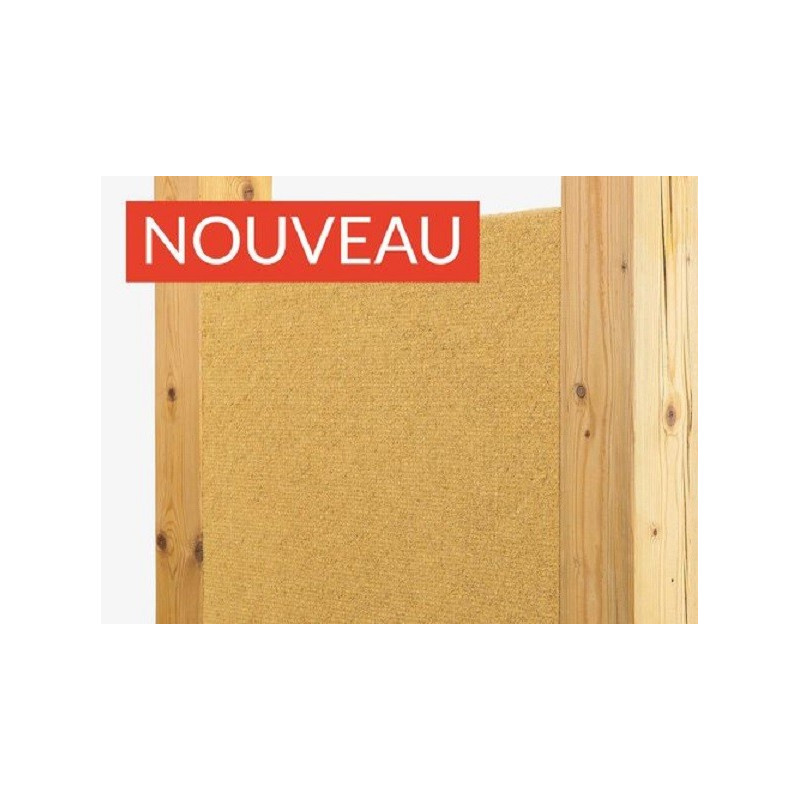

… entre des montants en bois ou des poutres

• Découper avec une surépaisseur en longueur et en largeur et serrer (voir le tableau de serrage)

Tableau de serrage

Tableau de serrage

• Les joints périphériques sont évités en comprimant le panneau
• Du point de vue de l’isolation phonique, un remplissage à 80% des parois intérieures des montants en bois est judicieux
• En tenant compte de la surépaisseur lors de la découpe, deux éléments peuvent aussi être serrés côte à côte, ce qui minimise les rognures
• Selon la construction et la qualité des chevrons/ poutres de plancher ainsi qu’en fonction de la pente de toiture, les valeurs peuvent diverger vers le haut ou le bas.
• La surépaisseur pour la bonne insertion du panneau est ≥ 1 % de la largeur intérieure de la cavité.
• Les panneaux posés dans la partie du toit et du plafond sont à sécuriser contre toute chute au plus tard le lendemain.

… entre des montants métalliques

• Isoler d’abord les zones d’extrémité avec les profilés CW orientés les uns vers les autres
• Régler l’isolation, mettre les profilés dans la position définitive puis les fixer
• Isoler ensuite les zones restantes
